panel ACB 3200 A

Kali ini kita sedikit mempelajari tentang ACB dan accesoriesnya, lumayan khan tau sedikit walau ga banyak
Untuk spesifikasi ACB Masterpack NW 3200A + Micrologic 5.0
Spesifikasi alat ini adalah :

- Arus nominal 630 s/d 1600A
- Kapasitor pemutusan : 65 kA s/d 150 kA pada 380/415
- Ics = 100% Icu
- Trip Unit 5.0A memiliki 5 setelan :
   * Proteksi beban lebih : Ir = 0,4 In s/d In dengan 9 setelan
   * Time delay untuk long time protection (tr)
   * Proteksi Hubung singkat : Lsd = 1.5 Ir s/d 10 Ir  9 setelan
   * Time delay untuk long time protection (tsd
   * Instaneous protection : Ii = 2 In s/d 15 In +off 9 setelan
- Ammeter untuk menapilkan besar arus tiap phasa.
- Kontak Fault (SDE) dan kontak On/Off (OF)

dari spesifikasi ACB diatas kita akan melengkapi accesories lain untuk menunjang system syncronisasi
Accesories kontak hubung singkat (SDE)
accsories ini berguna apabila terjadi hubung singkat/overload atau gangguan kontak SDE ini akan berkerja dari NO ke NC.





Accesories indikasi On/Of ACB (OF)

Accesories ini berguna mengindikasikan ACB pada posisi On atau OFF





Accesories Cariage Switch

• Accesories ini untuk mengndikasikan posisi
• 1 Posisi kontak  connected (CE) 3Max
• 1 Posisi kontak test (CT) 1Max
• 1 Posisi kontak disconnected (CD) 2max

Programmable contact(M2C aau M6C)t

Menunjukan jenis gangguan, dapat di proram dari micrologic control unit (hanya unutuk micrologic type H dan type P), atau supervisory station dengan communication option.
alat ini harus diengkapi dengan power supply external
M2C accesorie ini memakai 2 kontak relay
M6C accesories ini memakai 6 kontak relay




Accesories dengan remote operation
Yang dimaksud dengan remote adalah kita dapat mengendalikan fungsi ACB dengan jarak jauh karena di ACB terdapat gear motor dan kontak untuk membuka dan menutup ACB dari jarak jauh
Gear Motor (MCH)

Untuk pengoperasian secara remote Gear Motor harus terpasang, MCH dapat mengisi spring mechanism secara otomatis saat breaker tertutup sehingga memungkinkan instaneous reclosing ketika breaker terbuka






Intaneous Voltage Release (XF dan MX)

XF berfungsi menutup ACB dari jarak jauh apabila spring mechanism discharge
MX berfungsi membuka ACB dari jarak jauh apabila diberi tegangan supply(0,7-1,1 Un)



Ready to Close Contact (PF)

PF berfungsi mengecheck keadaan breaker sebelum pemutusan secara Manual /Electrik







Remote tripping

Fungsi remote tripping digunakan untuk membuka breaker secara electrik, terdiri dari.

• - 1 shunt release (MX)
• - atau under voltage release (MN) : membuka breaker jika tegangan supply berada antara 35% sampai 70% Un
• - atau 1 delayed under voltage (MN + Delay Unit)


Wiring Diagram FULL


Untuk postingan berikutnya kita akan mempelajari bagaimana synchrony antara 2 ACB yang berlainan sumber dan accesories apa saja yang diperlukan.

sample project lift 3 lantai bab 2

Setelah kita mendapatkan tabel input output PLC, langkah berikutnya pembuatan program, dalam membuat program ladder, kita harus mengimajinasikan deskripsi alat menjadi sebuah bahasa pemrograman.
Preview Program
Pemanggilan Hall Cal dan Car Call

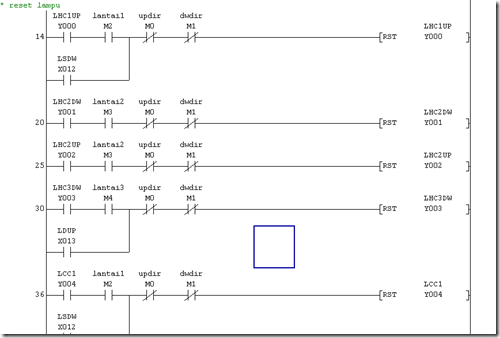

Reset Hall Call dan Car Call

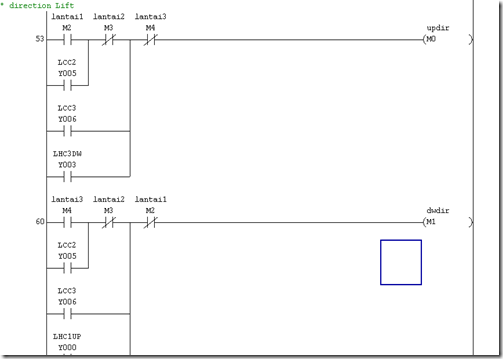

Direction Lift Up dan Dw

program diatas merupakan gambaran ladder untuk lift, maap saya tidak membahas secara detail, dikarenakan waktu dan penjelasan yang terlalu lama, apabila ingin mengetahui lebih lanjut dapat mengirim email atau comment

sampel project lift 3 lantai bab 1

PLC TRAINING

19.38 | Author: Soday

Pada latihan ini kita akan mempelajari membuat program ladder untuk lift 3 lantai penumpang dengan PLC Mitshubishi , untuk memperdalam dalam mempelajari PLC sebenarnya harus sering mengerjakan project untuk melatih nalar dalam memprogram,
Untuk memulai menganalisa suatu project kita harus mengetahui deskripsi kerja dari plant, membutuhkan berapa input dan output

Dari gambar dapat kita hitung penggunaan input dan output untuk penumpang
Tombol HC (hall Call) butuh 4 buah
Tombol CC (Car Call) butuh 3 buah
Tombol Door close dan Door open
Lamp HC (Hall Call) 4 Buah
Lamp CC (Car Call) 3 Buah
Lamp PB Door Close
Lamp PB Door Close
Output Seven Segmen 3  buah

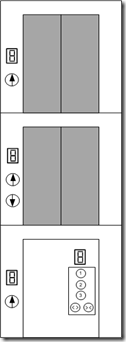

layout dalem lift

Input Limit safety (LS Sft)
Input Limit Up Dan Dw
Sensor Up
Sensor Dw
Output Motor Forward
Output Motor Reverse






Input Pintu

Input Door Open
Input Door Close
Output Door Motor Close
Output Door Motor Open





Selain Pengoperasian secara Otomatis, Lift juga dioperasikan secara manual.
Dari data di atas dapet kita simpulkan dengan tabel input/output

Input	Keterangan	Output	Keterangan
X0	Hall Call (HC1 Up)	Y0	Lamp HC1 Up
X1	Hall Call (HC2 DW)	Y1	Lamp HC2 Dw
X2	Hall Call (HC2 UP)	Y2	Lamp HC2 Uo
X3	Hall Call (HC3 Dw)	Y3	Lamp HC3 Dw
X4	Car Call (CC!)	Y4	Lamp CC1
X5	Car Call (CC2)	Y5	Lamp CC2
X6	Car Call (CC3)	Y6	Lamp CC3
X7	PB Door Close	Y7	Lamp PB Door Close
X10	PB Door Open	Y10	Lamp PB Door Open
X11	LS Safety	Y11	Seven Segment Lt1
X12	LS Down	Y12	Seven Segment Lt2
X13	LS Up	Y13	Seven Segment Lt3
X14	LS Door Close	Y14	Motor Door Close
X15	LS Door Open	Y15	Motor Door Open
X16	Selector Man-Auto	Y16	Motor Lift Forward
X17	PB Man Up	Y17	Motor Lift Reverse
X20	PB Man DW

Untuk pembuatan program akan di bahas pada bab II

cara membuat leader di gx depeloper program plc mitsubishi

Setelah kita mempelajari instalasi software Gx-Develover dan simulator, sekarang mencoba membuat sebuah program sederhana dan mensimulasi program..
Buka program Gx develover yang sudah terinstal di komputer.

Lalu buat sebuah program ladder seperti preview ini
                                           Tekan F4 untuk convert program,bila sudah maka tampilan abu2 berubah warna menjadi putih.
lalu tambahkan fungsi Timer dan Counter

Jalankan Simulasi apabila program sudah diconvert

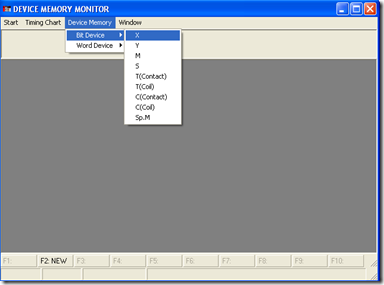

Select Device Memory Monitor untuk simulasi I/O









Pilih X dan Y untuk mensimulasi program sesuai dengan kebutuhan program kita.








Tampilan program yang tersimulasi

Selamat mencoba bila ada problem comment aja bro
